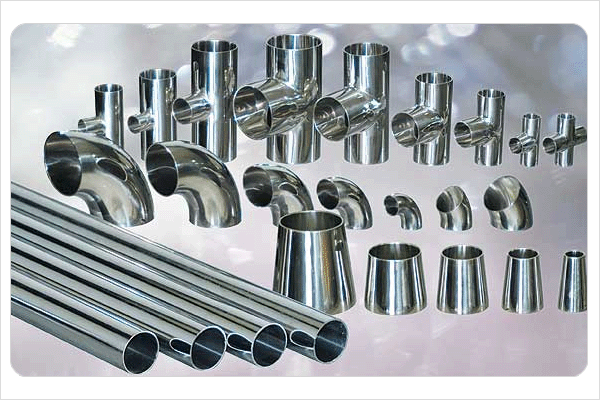

◎ SANITARY(위생배관)
| 재질 | STS304,STS316,STS316L |
|---|---|
| 표면거칠기 | 내면 : Ra≤0.64㎛, 외면 : Ra≤0.64㎛ |
| 위생적 요건 | 1. 용접형 배관부속을 제작하거나 사용함에 있어 부식을 일으킬 수 있는스테인레스가 아닌 다른 재질의 제품과의 접촉이 없도록 생산합니다. 2. 용접형 배관부속 내부는 매끄럽고 깨끗해야 하며 유해한 흠이나 홀 등이 없도록 생산합니다. |
| 용도 | 용접형 배관부속은 쎄니타리 파이프를 용접으로 연결할때 쓰입니다. |

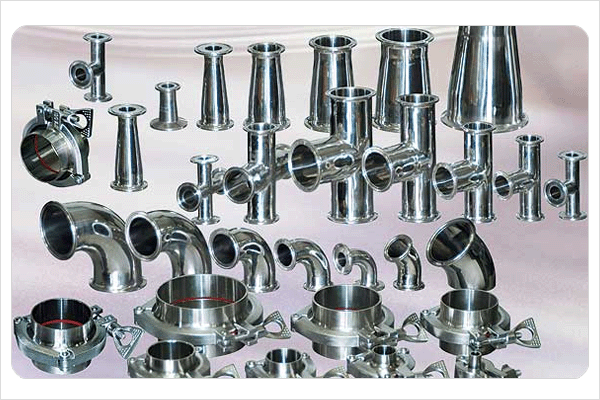

◎ SANITARY(CLAMP형)
| 재질 | STS304, STS316, STS316L |
|---|---|
| 표면거칠기 | 내면 : Ra≤0.64㎛, 외면 : Ra≤0.64㎛ |
| 제품특성 | 1. 클램프커플링의 훼럴은 쎄니타리 파이프와 함께 사용할수 있도록 생산됩니다. |
| 2. 용접용과 확관용 두가지 종류가 있으며 파이프와의 연결은 아래와 같습니다. -용접용 : 쎄니타리 파이프에 막대기 용접으로 연결한다. -확관용 : 원칙적으로 쎄니타리 파이프를 웨럴에 집어넣고 확관하여 연결하나 최근에는용접을 하여 연결한다. |
|
| 3. 사용압력은 10kg/㎠G 또는 그 이하입니다. | |
| 4. 이 휘팅은 공구 없이 맨손으로 체결하므로 분해, 조립이 용이합니다. | |
| 가스켓 | EPDM, SILICON, VITON |
| 위생적 요건 | 1. 귀사의 생산품과 닿는 클램프 파이프휘팅류들의 모든 표면은 자동세척 또는 분해하여 하는 수동세척에도 손쉽게 세척이 될 수 있도록 쉽게 분해되며 탈착되는 부위는 손쉽게 떨어집니다. |
| 2.당사 휘팅의 내면에는 유해한 흠이나 홀 등이 없도록 생산합니다. |

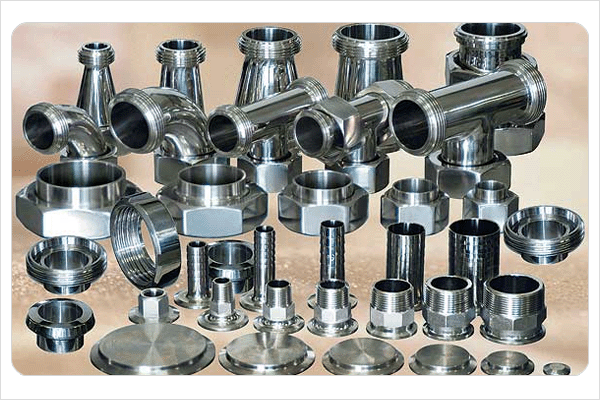

◎ SANITARY(나사형)
| 재질 | STS304, STS316, STS316L |
|---|---|
| 표면거칠기 | 내면 : Ra≤0.64㎛, 외면 : Ra≤0.64㎛ |
| 제품특성 | 1. 나사형 커플링인 메일과 라이너는 쎄니타리 파이프와 함께 사용할 수 있도록 생산됩니다. |
| 2. 용접용과 확관용 두가지 종류가 있으며 파이프와의 연결은 아래와 같습니다. -용접용 : 쎄니타리 파이프에 막대기 용접으로 연결한다. -확관용 : 원칙적으로 쎄니타리 파이프를 웨럴에 집어넣고 확관하여 연결하나 최근에 용접을 하여 연결한다. |
|
| 3. 사용압력은 10kg/㎠G 또는 그 이하입니다. | |
| 4. 전용스패너를 이용하여 체결합니다. | |
| 5. 제품의 규격은 ISO(IDF), DIN, SMS, 3A, BSI등이 있습니다. | |
| 가스켓 | EPDM, SILICON, VITON |
| 위생적 요건 | 1. 귀사의 생산품과 닿는 클램프 파이프휘팅류들의 모든 표면은 자동세척 또는 분해하여 하는 수동세척에도 손쉽게 세척이 될 수 있도록 쉽게 분해되며 탈착되는 부위는 손쉽게 떨어집니다. |
| 2.당사 휘팅의 내면에는 유해한 흠이나 홀 등이 없도록 생산합니다. |

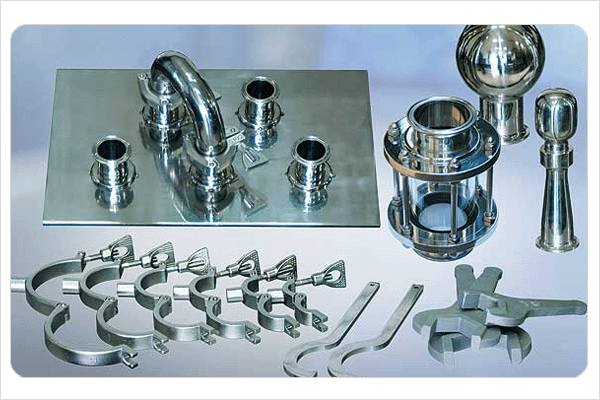

◎ SANITARY(CIP Ball등)
| 재질 | STS304, zTS316, STS316L |
|---|---|
| 표면거칠기 | 내면 : Ra≤0.64㎛, 외면 : Ra≤0.64㎛ |
| 제품특성 | 1. 멀티웨이판넬 - 이것은 복잡한 공정라인을 최소화하여 줍니다. - 공정라인과 자동세척라인을 적절하게 변환시켜 주는 것이 중요합니다. - 삽도된 규격형과 그외의 다른형도 주문에 의해 가능합니다. |
| 2. 스트레이너 이것은 몸통 안쪽에 타공된 필터와 매쉬필터망으로 구성되어 있으며 매쉬필터망은 100매쉬보다 크거나 작게 할 수 있습니다. |
|
|
3. 사이트 글래스 이것은 폭넓은 적용범위와 설치가 간편합니다. |
|
| 위생적 요건 | 1. 귀사의 생산품과 닿는 클램프 파이프휘팅류들의 모든 표면은 자동세척 또는 분해하여 하는 수동세척에도 손쉽게 세척이 될 수 있도록 쉽게 분해되며 탈착되는 부위는 손쉽게 떨어집니다. |
| 2.당사 휘팅의 내면에는 유해한 흠이나 홀 등이 없도록 생산합니다. |

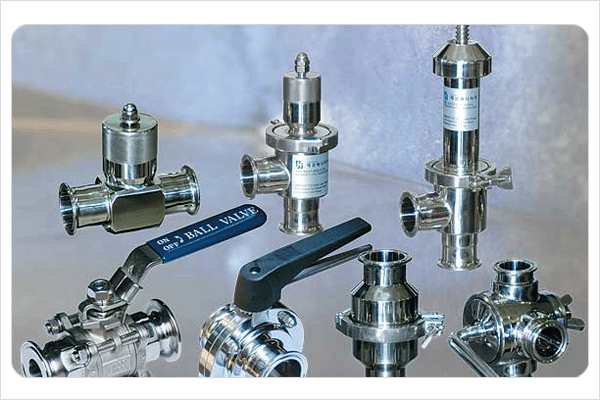

◎ SANITARY(수동밸브)
| 재질 | STS304,STS316,STS316L |
|---|---|
| 일반사양 | 사용압력 : 5~10kgf, 허용온도 : -20~130℃ |
| 표면거칠기 | 내면 : Ra≤0.64㎛, 외면 : Ra≤0.64㎛ |
| 접속부의형태 | 메일, 훼럴, 딘메일, 용접, 후렌지 등 |
| 가스켓 | EPDM, SILICON, VITON |
| 검사및시험 | 작동, 내압, 누수, 외관 : 전수검사 |
| 주문방법 | 자동밸브를 주문하실 때는 밸브명, 재질, 규격, 수량과 사용용도, 그리고 배관에 연결되어지는 부분에 대해 알려 주시기 바랍니다. |
| 선택사양 | 3Way Ball인 경우 T형/L형 중 선택 |
| ※ 배관 접속부의 형상은 클램프 또는 나사, 유니온 등으로 규격화 되어 있습니다. | |
- 버터플라이 밸브 : 수동 버터플라이밸브는 오른쪽 또는 왼쪽으로 15˚씩 핸들로 작동하므로 유량조절이 가능합니다.
- 코크밸브 : 하체식과 상체식 두가지 타입이 있습니다.
- 볼밸브 : 라운드너트로 밸브몸통의 분해조립이 쉽습니다.
- 첵크밸브 : 이 밸브는 수직과 수평배관에 모두 설치가 가능합니다.
- 릴리프밸브 : 표준 압력 범위는 1~5kg/㎠입니다.

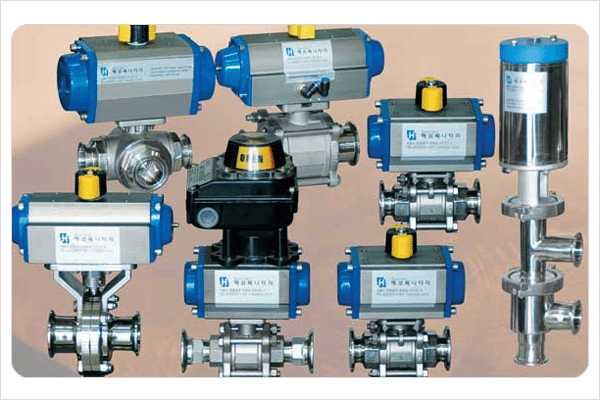

◎ SANITARY(자동밸브)
| 재질 | STS304, STS316, STS316L |
|---|---|
| 일반사양 |
1. 밸브 사용압력 : 5~10kgf ,허용온도 : -20~130℃ 2. 액츄에이터 작동방법 공압 주입시 열림(평시 닫힘)..최적 운전 압력 : 4~8kg/㎠..공압접속구 : 6φ, 8φ |
| 표면거칠기 | 내면 : Ra≤0.64㎛, 외면 : Ra≤0.64㎛ |
| 접속부의형태 | 메일, 훼럴, 딘메일, 용접, 후렌지 등 |
| 가스켓 | EPDM, SILICON, VITON |
| 옵션 |
1.리미트 스위치 부착 2. 솔레노이드 밸브 부착 3.작동방법의 변경 |
| 검사및시험 | 작동, 내압, 누수, 외관 : 전수검사 |
| 주문방법 | 자동밸브를 주문하실 때는 밸브명, 재질, 규격, 수량과 사용용도, 그리고 배관에 연결되어지는 부분에 대해 알려 주시기 바랍니다. |
